JS.106006

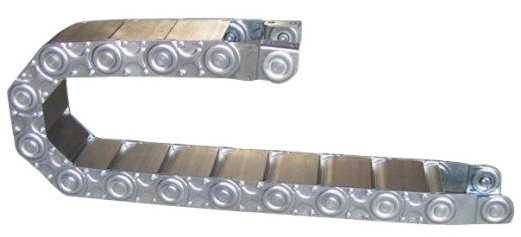

TLG型鋼制拖鏈
       TLG型鋼制拖鏈可承載數量多，重量大的電纜及油管，自由懸置（允許不用支承輪）長度大，支撐板可依顧客需要制作，適用于工作母機，移動機械等。其彎曲半徑為50-600mm，鏈板高度為35-150mm，可任意使用。
      TLG型鋼制拖鏈其使用行程較大為32米。適用于所有傳動方式�？呻S意加長和縮短。此外，可通過改變銷軸獲得改變彎曲半徑。
       拖鏈的支撐板寬度為150mm至600mm，孔與孔之間的間隔量為5mm。
       鏈板的高度，也就是支撐板的高度，是由電纜較大直徑?jīng)Q定的，機床較大限度運轉時，如拖鏈的寬度超過300mm，拖鏈的長度超過4m時出于穩定性原因，應考慮選擇加大一號規格的拖鏈。

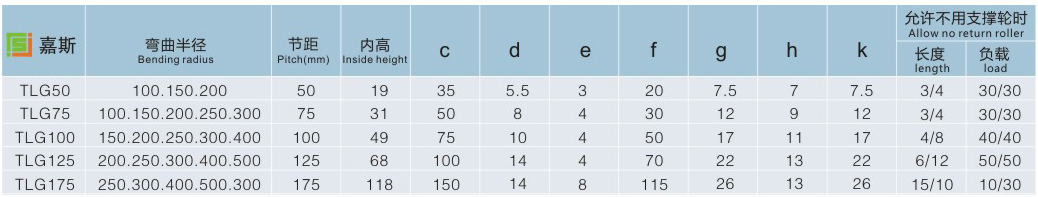

彎曲半徑要根據電纜的較大直徑選擇并應達到電纜直徑的10倍。彎曲半徑可根據所給表格選擇50-600mm，行程小的可相應選擇較小的半徑。
       拖鏈的長=1/2行程+4個彎曲半徑，這只適用于當固定聯結是在行程的中點時。
        拖鏈的固定可根據機床的位置情況選擇。固定角鋼可放在外圍或內周的拖鏈內或外部，一般情況聯結部分在拖鏈內，而向外周。
